7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 204-205-206-212-213-216. Cevapları MEB Yayınları 2024-2025 eğitim-öğretim yılı konusu içerisinde 7. sınıf öğrencilerinin en çok ihtiyaç duyabileceği konular arasında bulunan ve içerisinde Ampullerin Bağlanma Şekilleri konusunun yer aldığı 7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 204-205-206-212-213-216 Cevapları konusunu paylaştık. Cevaplarla ilgili görüş ve önerilerinizi yorumlardan yazarak bildirebilirsiniz.
7.Sınıf MEB Yayınları Fen Bilimleri Ders Kitabı 204-205-206-212-213-216. Sayfa Cevapları Ampullerin Bağlanma Şekilleri
7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 204 Cevapları MEB Yayınları
Sizce neden ampullerden sadece biri patlamasına rağmen diğer sağlam ampuller de sönmüştür?
Cevap: Çünkü her ampul ayrı ayrı çalışır. Elektrik akımı üstünden geçtiği ampulleri aydınlatır. Ampuller diğer ampullere elektrik akımı iletmez. Elektrik akımı olduğu sürece devredeki sağlam ampuller her zaman çalışır.
7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 205 Cevapları MEB Yayınları
Pekiştirme Atölyesi 1

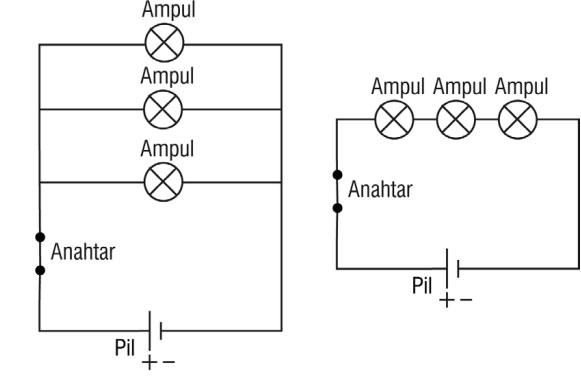

Aşağıda verilen devrelerin şematik gösterimlerini boş kutuya çiziniz.
Cevap:
7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 206 Cevapları MEB Yayınları
Deneye Deneye
Özdeş devre elemanlarının kullanıldığı aşağıdaki deneyi yapım aşamalarına uyarak tamamlayınız.
Sonuç:
• Devre-1 ve Devre-3’te kurduğunuz devrelerdeki ampul parlaklıklarını karşılaştırınız. Ampul parlaklıkları farklı ise sebebini açıklayınız.
Cevap: Devre 1 daha parlaktır çünkü devre 1’de 1 ampul vardır fakat devre-3’te 2 ampul vardır. Aynı pil sayısı yani enerji miktarı 1 ampulu daha kolay aydınlattığı için devre-1’deki ampul daha aydınlık olacaktır.
• Devre-4 ve Devre-6’da kurduğunuz devrelerdeki ampul parlaklıklarını karşılaştırınız. Ampul parlaklıkları farklı ise sebebini açıklayınız.
Cevap: Devre 4 ve Devre 6’daki ampul parlaklıkları hemen hemen aynı çünkü Devre 4’te tek ampul olsa bile devre 6’da devre paralel bağlandığı için enerji akımı ayrı ayrı yollardan seyretmiştir.
• Devre-3 ve Devre-6’da kurduğunuz devrelerdeki ampul parlaklıklarını karşılaştırınız. Ampul parlaklıkları farklı ise sebebini açıklayınız.
Cevap: Devre 3’teki parlaklık daha azdır çünkü burada devre seri bağlanmıştır. Devre 6’da ise devre paralel bağlı olduğu için parlaklık daha fazladır. Seri bağlı devrede enerji paylaştırılır ancak paralel devrede ampul doğrudan enerji aldığı için parlaklık sonuçları bu şekilde olur.
7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 212 Cevapları MEB Yayınları
Pekiştirme Atölyesi 2

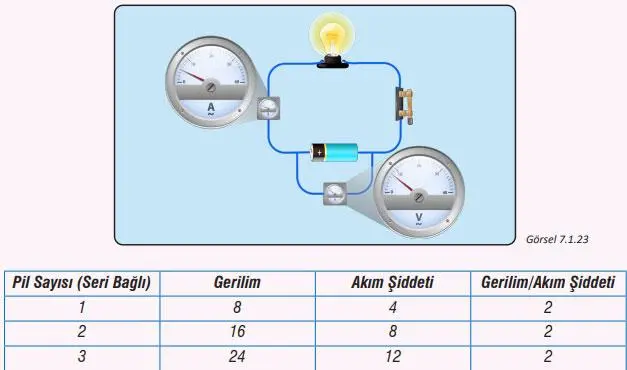

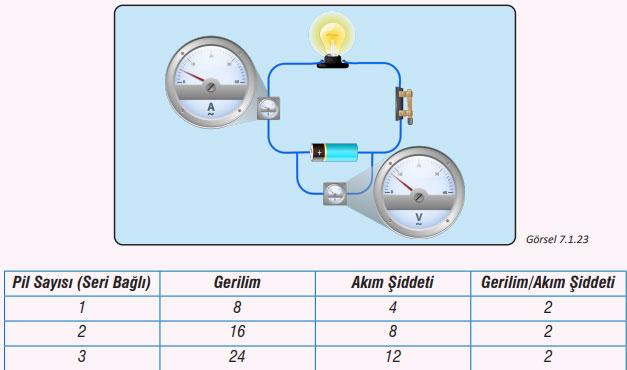

Aşağıdaki deneyde, basit bir elektrik devresi verilmiştir. Bu devredeki pil sayısının değişimine bağlı olarak gerilim, akım şiddeti ve gerilimin akım şiddetine oranı tablo hâlinde paylaşılmıştır
Buna göre aşağıdaki soruları cevaplayınız.
1. Ampermetre ve voltmetre devreye nasıl bağlanmıştır?
Cevap: Ampermetre seri, voltmetre ise paralel bağlanmıştır.
2. Bu deneyde bağımlı, bağımsız ve kontrol edilen değişkenler nelerdir?
Bağımlı değişken: Akım şiddeti
Bağımsız değişken: Pil sayısı (Gerilim)
Kontrol edilen değişken: Ampul sayısı (Direnç)
3. Pil sayısındaki artış, gerilim ve akım değerlerini nasıl etkilemiştir?
Cevap: Pil sayısındaki artış, gerilim ve akım değerleriyle orantılı artmıştır.
4. Gerilim ve akım şiddeti arasında nasıl bir ilişki vardır?
Cevap: Gerilim arttıkça akımın şiddeti de yükselir.

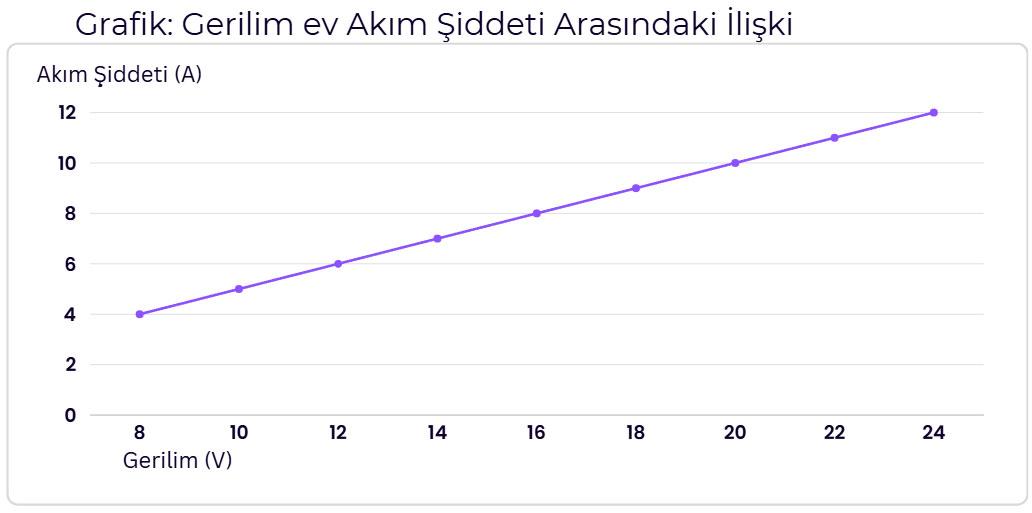

5. Gerilim-akım şiddeti arasındaki ilişkiyi gösteren grafiği çiziniz.
Cevap:
7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 213 Cevapları MEB Yayınları
Deneye Deneye

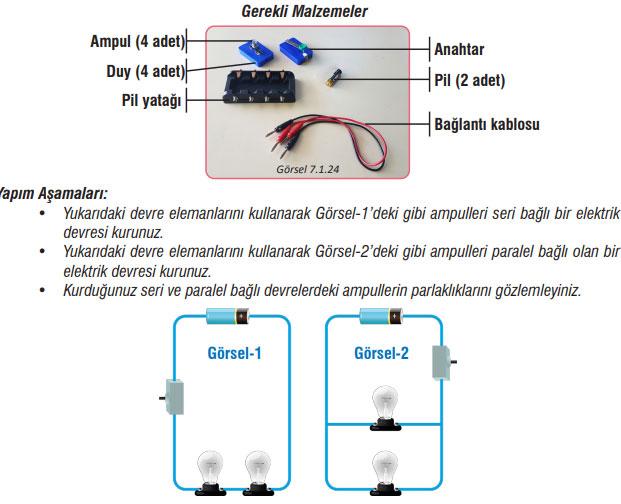

Özdeş devre elemanlarının kullanıldığı aşağıdaki deneyi yapım aşamalarına uyarak tamamlayınız.
Sonuç:
• Hangi devredeki ampullerin parlaklığı daha fazla olmuştur?
Cevap: Paralel bağlı devredeki ampullerin parlaklığı daha fazladır.
• Aynı sayıda ve özdeş devre elemanları kullanılmasına rağmen her iki devredeki ampul parlaklıklarının farklı olmasının nedeni ne olabilir?
Cevap: Devrenin bağlanma türü ampul parlaklığını farklı göstermiştir. Seri devrede akım her ampulden geçerken gitgide azalır ancak paralel devrede enerji paylaşıldığı için tüm ampuller tam enerji alır.
7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 216 Cevapları MEB Yayınları
Sahne Senin

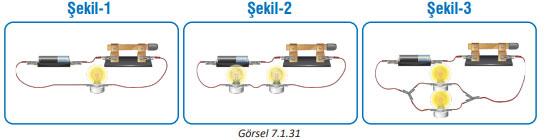

1. Üç farklı devrenin elemanlarına ait görseller aşağıda verilmiştir (Devre elemanları özdeştir.).
Devre elemanlarını inceleyerek aşağıdaki soruları cevaplayınız.

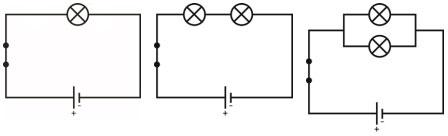

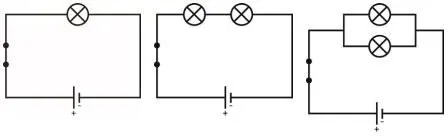

a – Verilen devre elemanlarının şemalarını aşağıdaki boş kutucuklara çiziniz
Cevap:
b – Ampuller, Şekil-2 ve Şekil-3’te birbirine nasıl bağlanmıştır?
Cevap: Ampuller Şekil-2’de seri, Şekil-3’te ise paralel bağlanmıştır.
c – Şekil-1 ve Şekil-3’te bulunan ampullerin parlaklıkları arasında nasıl bir fark vardır?
Cevap: Ampul parlaklıkları arasında bir fark yoktur, aynıdır.
ç – Şekil-2’deki ampullerden biri çıkarılırsa devredeki diğer ampulün parlaklığı nasıl değişir?
Cevap: Ampullerden biri çıkarıldığı zaman diğer ampuller ışık vermez.
d – Şekil-3’teki ampullerden biri çıkarılırsa diğer ampulün parlaklığı nasıl değişir?
Cevap: Diğer ampullerin parlaklığında değişiklik olmasz.

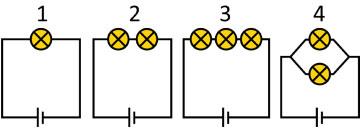

2. Özdeş elemanlardan oluşan devreler, aşağıda şemalar ile gösterilmiş ve bu devrelerdeki bazı ampuller, numaralar ile isimlendirilmiştir.
Bu ampullerin parlaklıklarını büyükten küçüğe doğru sıralayınız.
Cevap: 1 = 4 > 2 > 3
